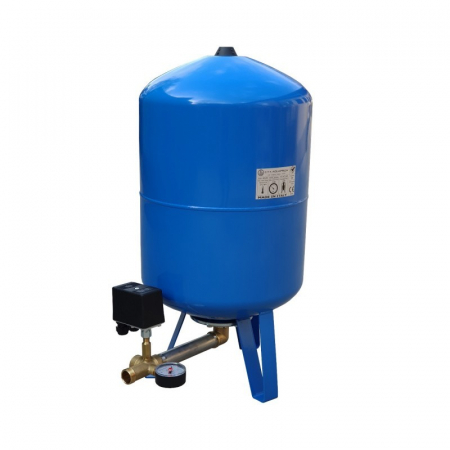

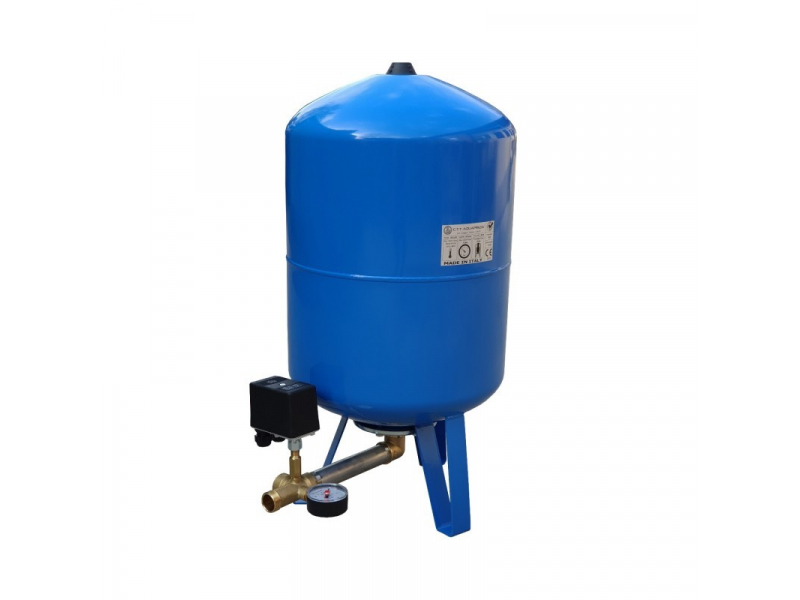

vodárenská sestava 150 litrů - vertikální
Tlakové nádoby - soupravy
Kód produktu
117
Pro realizaci klasické domácí vodárny. Nastavením spínacího a vypínací tlaku je určena diference provozu vodárny (např. na 2 barech zapne, na 3,5 barech vypne). Vhodné pro povrchová i ponorná čerpadla.
ROZSAH DODÁVKY SESTAVY 50 L / 80 L / 100 L / 150 L
vodárenská sestava 150 litrů - vertikální. Pro realizaci klasické domácí vodárny. Nastavením spínacího a vypínací tlaku je určena diference provozu vodárny (např. na 2 barech zapne, na 3,5 barech vypne). Vhodné pro povrchová i ponorná čerpadla.
ROZSAH DODÁVKY SESTAVY 50 L / 80 L / 100 L / 150 L
Membránová nádoba 50 (80) litrů
Pěticestná tvarovka
Prodloužení tlakového spínače
Nastavitelný tlakový spínač
Manometr (1 - 10 barů, případně 1 - 6 barů)
Koleno (odbočka)
ROZSAH DODÁVKY SESTAVY 24 L
Membránová nádoba 24 litrů
Pěticestná tvarovka
Prodloužení tlakového spínače
Nastavitelný tlakový spínač
Manometr (1 - 10 barů, případně 1 - 6 barů)
NAPĚTÍ
Vhodné pro třífázová i jednofázová čerpadla díky třípólovému tlakovému spínači Nádoby jsou vybaveny vyměnitelným vakem ze zdravotně nezávadné pryže (EPDM) a s výjimkou pravidelné kontroly a udržování přetlaku vzduchu nevyžadují žádnou údržbu. Maximální teplota vody je 99°C (je třeba brát zřetel na možnosti čerpadla) Sestavy 50, 80, 100 a 150 litrů jsou určeny pro ustavení na pevný základ a propojení pomocí potrubí či tlakové hadice, sestava 24 litrů je určena pro přímou montáž na povrchové čerpadlo či pomocí T-kusu do potrubí při kombinaci s ponorným čerpadlem. Při volbě velikosti sestavy je třeba brát zřetel na výkon (průtok a výtlak) čerpadla. Všeobecně platí, že čím výkonnější čerpadlo, tím větší je třeba použít sestavu. Výběr doporučujeme konzultovat s prodejcem čerpadla.
Výbava tlakových nádob
24 litrů
50 litrů
80 litrů
100 litrů
150 litrů
1
nastavitelný tlakový spínač
X
X
X
X
X
2
manometr (1 - 10 barů)
X
X
X
X
X
3
prodloužení tlakového spínače
X
X
X
X
X
4
koleno (odbočka)
---
X
X
X
X
5
pěticestná tvarovka
X
X
X
X
X
Rozměry
TYP
A (mm)
B (mm)
C (mm)
D (mm)
hmotnost
24 L
295
560
G 1 vnitřní
G 1 vnější
6,0 kg
50 L
370
790
G 1 vnitřní
G 1 vnitřní
13,0 kg
80 L
460
785
G 1 vnitřní
G 1 vnitřní
14,0 kg
100 L
460
895
G 1 vnitřní
G 1 vnitřní
18,0 kg
150 L
500
970
G 1 vnitřní
G 1 vnitřní
28,0 kg
Popis produktu
Pro realizaci klasické domácí vodárny. Nastavením spínacího a vypínací tlaku je určena diference provozu vodárny (např. na 2 barech zapne, na 3,5 barech vypne). Vhodné pro povrchová i ponorná čerpadla.
ROZSAH DODÁVKY SESTAVY 50 L / 80 L / 100 L / 150 L
- Membránová nádoba 50 (80) litrů
- Pěticestná tvarovka
- Prodloužení tlakového spínače
- Nastavitelný tlakový spínač
- Manometr (1 - 10 barů, případně 1 - 6 barů)
- Koleno (odbočka)
ROZSAH DODÁVKY SESTAVY 24 L
- Membránová nádoba 24 litrů
- Pěticestná tvarovka
- Prodloužení tlakového spínače
- Nastavitelný tlakový spínač
- Manometr (1 - 10 barů, případně 1 - 6 barů)
NAPĚTÍ
Vhodné pro třífázová i jednofázová čerpadla díky třípólovému tlakovému spínači Nádoby jsou vybaveny vyměnitelným vakem ze zdravotně nezávadné pryže (EPDM) a s výjimkou pravidelné kontroly a udržování přetlaku vzduchu nevyžadují žádnou údržbu. Maximální teplota vody je 99°C (je třeba brát zřetel na možnosti čerpadla) Sestavy 50, 80, 100 a 150 litrů jsou určeny pro ustavení na pevný základ a propojení pomocí potrubí či tlakové hadice, sestava 24 litrů je určena pro přímou montáž na povrchové čerpadlo či pomocí T-kusu do potrubí při kombinaci s ponorným čerpadlem. Při volbě velikosti sestavy je třeba brát zřetel na výkon (průtok a výtlak) čerpadla. Všeobecně platí, že čím výkonnější čerpadlo, tím větší je třeba použít sestavu. Výběr doporučujeme konzultovat s prodejcem čerpadla.
Výbava tlakových nádob
|
|
24 litrů |
50 litrů |
80 litrů |
100 litrů |
150 litrů |
|
|
1 |
nastavitelný tlakový spínač |
X |
X |
X |
X |
X |
|
2 |
manometr (1 - 10 barů) |
X |
X |
X |
X |
X |
|
3 |
prodloužení tlakového spínače |
X |
X |
X |
X |
X |
|
4 |
koleno (odbočka) |
--- |
X |
X |
X |
X |
|
5 |
pěticestná tvarovka |
X |
X |
X |
X |
X |
Rozměry
| TYP |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
hmotnost |
|
24 L |
295 |
560 |
G 1 vnitřní |
G 1 vnější |
6,0 kg |
|
50 L |
370 |
790 |
G 1 vnitřní |
G 1 vnitřní |
13,0 kg |
|
80 L |
460 |
785 |
G 1 vnitřní |
G 1 vnitřní |
14,0 kg |
|
100 L |
460 |
895 |
G 1 vnitřní |
G 1 vnitřní |
18,0 kg |
|
150 L |
500 |
970 |
G 1 vnitřní |
G 1 vnitřní |
28,0 kg |
Specifikace
| Typ | vodárenská sestava 100 litrů - vertikální, vodárenská sestava 150 litrů - vertikální, vodárenská sestava 24 litrů - vertikální, vodárenská sestava 50 litrů - vertikální, vodárenská sestava 80 litrů - vertikální |
| Hmotnost (brutto) | 19111 g |
