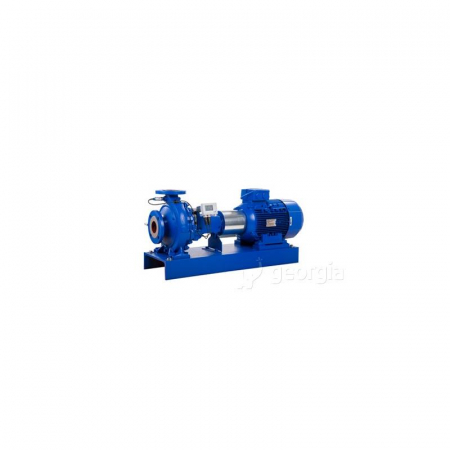

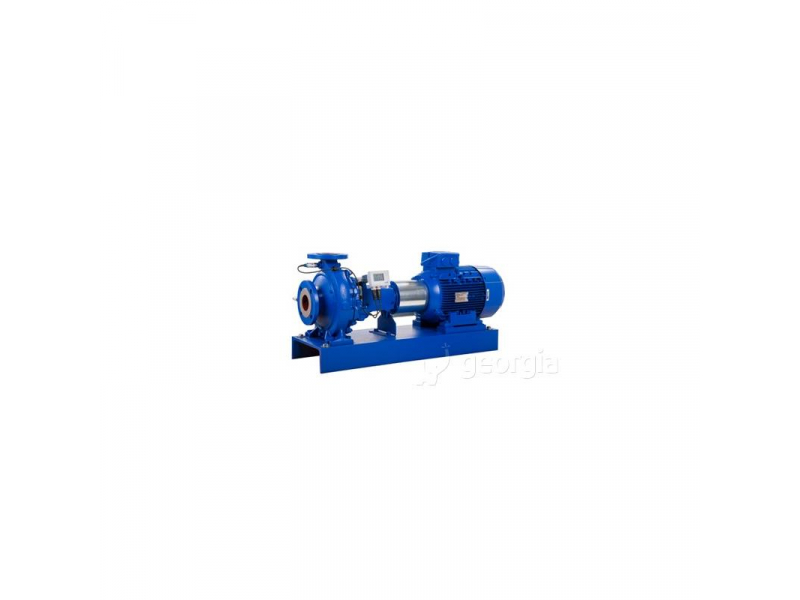

horizontální odstředivé čerpadlo KSB Etanorm
KSB
Kód produktu
680
Horizontální, radiálně dělené, jednostupňové odstředivé čerpadlo se spirálním tělesem, s ložiskovým kozlíkem, v procesním provedení, výkony a hlavní rozměry podle EN 733. Vyměnitelné pouzdro hřídele / ochranné pouzdro hřídele a těsnící kruhy tělesa a oběž
horizontální odstředivé čerpadlo KSB Etanorm. Horizontální, radiálně dělené, jednostupňové odstředivé čerpadlo se spirálním tělesem, s ložiskovým kozlíkem, v procesním provedení, výkony a hlavní rozměry podle EN 733. Vyměnitelné pouzdro hřídele / ochranné pouzdro hřídele a těsnící kruhy tělesa a oběžného kola. Použití: zásobování vodou, zavlažování a postřikování, odvodnění, hasící zařízení, topné a klimatizační systémy, pitná voda, užitková voda a horkovodní systémy, čerpání chladicí vody, bazénové vody, mořské vody, brakické vody, kondenzátu, solných roztoků, oleje a čistících prostředků. Kód: EN.
druh ložiska
kuličkové ložisko
rozdělení tělesa
příčný ( radiální)
frekvence hnacího motoru
50 Hz / 60 Hz
druh pohonu
elektrický motor
napětí hnacího motoru
nízké napětí
ochrana proti výbuchu
IP 55
počet vstupů oběžného kola
jednovtokový
druh materiálu oběžného kola (norma EN)
1. 4408 / A743 GR CF8 M;CC480K-GS / B30 C90700;JL1040 / A 48 CL 35B;LTB2
typ instalace
základová deska
druh spojky
přímý
druh mazání
mazání tukem/ olejem
maximální povolená teplota média
140 °C
poloha hrdla
axiální sání
max. jmenovitý tlak (strana výtlaku)
16 BAR
procesní konstrukce
ano
postavení agregátu
instalace do suché jímky
druh materiálu hřídele (norma EN)
C45; 1.4462
norma
EN; EN / ANSI
sací poměry
nesamonasávací
typ tělesa
spirální těleso
typ oběžného kola
radiální; vícelopatkové kolo;zavřený;zavřený/radiální
způsob připojení
příruba
přiřazení UNSPSC
4015150300
druh materiálu tělesa (norma EN)
1. 4408 / A743 GR CF8 M;CC480K-GS / B30 C90700;JL1040 / A 48 CL 35B;JS1030 / A536 GR 60-40-18
přiřazení e-třídy
00000000; 36410000;36410101;36410100
maximální dopravní výška
160, 00 m
minimální dopravní výška
3, 00 m
poloha instalace
horizontální
druh ucpávky hřídele
mechanická ucpávka; ucpávkové těsnění
hlavní oblasti použití
olej / plyn;odpadní voda;voda;technické vybavení budov;energie;průmyslová a procesní technika
materiál tělesa
šedá litina; chromniklová ocel;ušlechtilá litá ocel;tvárná litina;bronz
max. provozní tlak na straně výtlaku
16 bar
typ instalace
stacionární
maximální dopravní množství
660 m³/h
minimální dopravní množství
1, 50 m³/h
maximální počet otáček
4. 400 1/min
Popis produktu
Horizontální, radiálně dělené, jednostupňové odstředivé čerpadlo se spirálním tělesem, s ložiskovým kozlíkem, v procesním provedení, výkony a hlavní rozměry podle EN 733. Vyměnitelné pouzdro hřídele / ochranné pouzdro hřídele a těsnící kruhy tělesa a oběžného kola. Použití: zásobování vodou, zavlažování a postřikování, odvodnění, hasící zařízení, topné a klimatizační systémy, pitná voda, užitková voda a horkovodní systémy, čerpání chladicí vody, bazénové vody, mořské vody, brakické vody, kondenzátu, solných roztoků, oleje a čistících prostředků. Kód: EN.
| druh ložiska | kuličkové ložisko |
| rozdělení tělesa | příčný ( radiální) |
| frekvence hnacího motoru | 50 Hz / 60 Hz |
| druh pohonu | elektrický motor |
| napětí hnacího motoru | nízké napětí |
| ochrana proti výbuchu | IP 55 |
| počet vstupů oběžného kola | jednovtokový |
| druh materiálu oběžného kola (norma EN) | 1. 4408 / A743 GR CF8 M;CC480K-GS / B30 C90700;JL1040 / A 48 CL 35B;LTB2 |
| typ instalace | základová deska |
| druh spojky | přímý |
| druh mazání | mazání tukem/ olejem |
| maximální povolená teplota média | 140 °C |
| poloha hrdla | axiální sání |
| max. jmenovitý tlak (strana výtlaku) | 16 BAR |
| procesní konstrukce | ano |
| postavení agregátu | instalace do suché jímky |
| druh materiálu hřídele (norma EN) | C45; 1.4462 |
| norma | EN; EN / ANSI |
| sací poměry | nesamonasávací |
| typ tělesa | spirální těleso |
| typ oběžného kola | radiální; vícelopatkové kolo;zavřený;zavřený/radiální |
| způsob připojení | příruba |
| přiřazení UNSPSC | 4015150300 |
| druh materiálu tělesa (norma EN) | 1. 4408 / A743 GR CF8 M;CC480K-GS / B30 C90700;JL1040 / A 48 CL 35B;JS1030 / A536 GR 60-40-18 |
| přiřazení e-třídy | 00000000; 36410000;36410101;36410100 |
| maximální dopravní výška | 160, 00 m |
| minimální dopravní výška | 3, 00 m |
| poloha instalace | horizontální |
| druh ucpávky hřídele | mechanická ucpávka; ucpávkové těsnění |
| hlavní oblasti použití | olej / plyn;odpadní voda;voda;technické vybavení budov;energie;průmyslová a procesní technika |
| materiál tělesa | šedá litina; chromniklová ocel;ušlechtilá litá ocel;tvárná litina;bronz |
| max. provozní tlak na straně výtlaku | 16 bar |
| typ instalace | stacionární |
| maximální dopravní množství | 660 m³/h |
| minimální dopravní množství | 1, 50 m³/h |
| maximální počet otáček | 4. 400 1/min |
Specifikace
| Záruka | 24 |
| Hmotnost (brutto) | 2631 g |
