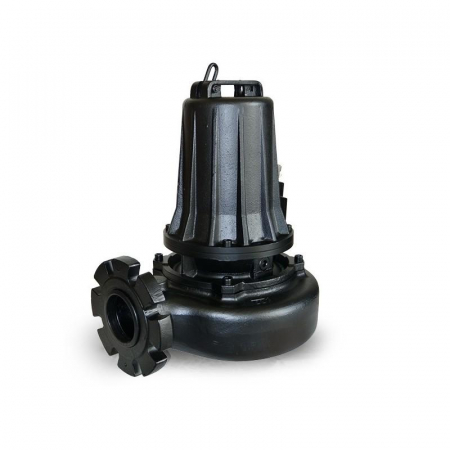

AT 100/4/173 C. 256 400/690V/50Hz
Vodní hospodářství
Kód produktu
65478
-1 %
Ušetříte
1 210 Kč
1 210 Kč
Ponorné kalové čerpadlo s jednokanálovým oběžným kolem a průchodností 90mm
POUŽITÍ
Ponorné elektrické čerpadlo s vysokovu dopravní výškou pro čistírny odpadních vod.
Pro čerpání surových špinavých vod, hustých kalů, surové vody, využití při
AT 100/4/173 C. 256 400/690V/50Hz. Ponorné kalové čerpadlo s jednokanálovým oběžným kolem a průchodností 90mm
POUŽITÍ
Ponorné elektrické čerpadlo s vysokovu dopravní výškou pro čistírny odpadních vod.
Pro čerpání surových špinavých vod, hustých kalů, surové vody, využití při melioracích apod.
MOTOR A UCPÁVKY
Motor asynchronní 4 pólový s kotvou nakrátko, třída izolace F, krytí IP 68.
Dvě machanické ucpávky (SiC na straně motoru, SiC+Viton na straně vody)
Výtlak max ÷ min (m) :
19,0 ÷ 3,0
Průtok min ÷ max (m3/hod) :
7,2 ÷ 165,6
Otáčky (1/min):
1450
Jmenovité napětí (V) :
400V
Jmenovitý výkon (kW) :
5,5
Ucpávka :
Mechanická dvojitá
Jmenovitý proud 230V/400V (A) :
---/11,5
Počet startů za hodinu (max.) :
15
Délka kabelu (m) :
10
Maximální vnější průměr (mm) :
450
Dimenze výtlačného hrdla :
DN 100
Maximální velikost nečistot (mm) :
90
Automatická tepelná ochrana :
Ne
Průsakové čidlo :
Ano, zabudované
IP :
68
Ochrana proti chodu nasucho :
Ne
Maximální ponor (m) :
10
Zabudovaný vypínač :
Ne
Regulace otáček :
Ne
Zpětná klapka :
Ne
Maximální teplota čerpaného média (°C) :
35
Maximální teplota okolí (°C) :
35
KŘIVKA VÝKONŮ
MATERIÁLY A ŘEZ ČERPADLEM
Pozice
Popis
Materiál
1
Plášť motoru
Litina G25
2
Ložiskové těleso
Litina G25
3
Ložiskový kroužek
Litina G25
4
Spirála
Litina G25
5
Mězistěna
Litina G25
6
Oběžné kolo
Speciální slitina
7
Úchyt
Nerez ocel AISI 416
8
O-kroužek
NBR
9
Horní ložisko
10
Spodní ložisko
11
Stator
12
Rotor
13
Hřídel
Nerez ocel AISI 420
14
Třměn vývodky
Litina G25
15
těsnění vývodky
NBR
16
Kabel
H07RN8F
17
O-kroužek
NBR
18
O-kroužek
NBR
19
Průsakové čidlo
20
Horní mechanická ucpávka
SiC/Keramika
21
Dolní mechanická ucpávka
SiC+VIT/SiC+VIT
22
Pero
Nerez ocel AISI 304
23
Olejová zátka
Nerez ocel AISI 416
ROZMĚROVÝ NÁČRTEK
Skladem
Odesíláme do 24 hodin
Varianty produktu
Potřebujete poradit?
- Kód65478
- Recyklační poplatek10 Kč
Popis produktu
Ponorné kalové čerpadlo s jednokanálovým oběžným kolem a průchodností 90mm
POUŽITÍ
Ponorné elektrické čerpadlo s vysokovu dopravní výškou pro čistírny odpadních vod.
Pro čerpání surových špinavých vod, hustých kalů, surové vody, využití při melioracích apod.
MOTOR A UCPÁVKY
Motor asynchronní 4 pólový s kotvou nakrátko, třída izolace F, krytí IP 68.
Dvě machanické ucpávky (SiC na straně motoru, SiC+Viton na straně vody)
| Výtlak max ÷ min (m) : | 19,0 ÷ 3,0 |
| Průtok min ÷ max (m3/hod) : | 7,2 ÷ 165,6 |
| Otáčky (1/min): | 1450 |
| Jmenovité napětí (V) : | 400V |
| Jmenovitý výkon (kW) : | 5,5 |
| Ucpávka : | Mechanická dvojitá |
| Jmenovitý proud 230V/400V (A) : | ---/11,5 |
| Počet startů za hodinu (max.) : | 15 |
| Délka kabelu (m) : | 10 |
| Maximální vnější průměr (mm) : | 450 |
| Dimenze výtlačného hrdla : | DN 100 |
| Maximální velikost nečistot (mm) : | 90 |
| Automatická tepelná ochrana : | Ne |
| Průsakové čidlo : | Ano, zabudované |
| IP : | 68 |
| Ochrana proti chodu nasucho : | Ne |
| Maximální ponor (m) : | 10 |
| Zabudovaný vypínač : | Ne |
| Regulace otáček : | Ne |
| Zpětná klapka : | Ne |
| Maximální teplota čerpaného média (°C) : | 35 |
| Maximální teplota okolí (°C) : | 35 |
KŘIVKA VÝKONŮ
MATERIÁLY A ŘEZ ČERPADLEM
| Pozice | Popis | Materiál |
| 1 | Plášť motoru | Litina G25 |
| 2 | Ložiskové těleso | Litina G25 |
| 3 | Ložiskový kroužek | Litina G25 |
| 4 | Spirála | Litina G25 |
| 5 | Mězistěna | Litina G25 |
| 6 | Oběžné kolo | Speciální slitina |
| 7 | Úchyt | Nerez ocel AISI 416 |
| 8 | O-kroužek | NBR |
| 9 | Horní ložisko | |
| 10 | Spodní ložisko | |
| 11 | Stator | |
| 12 | Rotor | |
| 13 | Hřídel | Nerez ocel AISI 420 |
| 14 | Třměn vývodky | Litina G25 |
| 15 | těsnění vývodky | NBR |
| 16 | Kabel | H07RN8F |
| 17 | O-kroužek | NBR |
| 18 | O-kroužek | NBR |
| 19 | Průsakové čidlo | |
| 20 | Horní mechanická ucpávka | SiC/Keramika |
| 21 | Dolní mechanická ucpávka | SiC+VIT/SiC+VIT |
| 22 | Pero | Nerez ocel AISI 304 |
| 23 | Olejová zátka | Nerez ocel AISI 416 |
ROZMĚROVÝ NÁČRTEK
Specifikace
| Typ | AT 100/4/173 C. 256 400/690V/50Hz |
| Hmotnost (brutto) | 645000 g |
